YANGI M.2 PCIE NVME SSD 256GB 512GB 1T 2T HG2283 plus HYNIX V7
M.2 2280 S2 NVME SSD HG2283 plus Hynix V7 1. MAHSULOT XUSUSIYATLARI Imkoniyatlar − 128GB, 256GB, 512GB, 1024GB, 2048GB − 32-bit adreslash rejimini qoʻllab-quvvatlash Elektr/Fizika interfeysi − NVMe 1.3 bilan mos keladi − PCIe Express Base Ver 3.1 − PCIe Gen 3 x 4 qatorli va orqaga qarab mos keladi...
M.2 2280 S2 NVME SSD HG2283 va Hynix V7
1.MAHSULOT XUSUSIYATLARI
Imkoniyat
− 128 GB, 256 GB, 512 GB, 1024 GB, 2048 GB
− 32-bit manzillash rejimini qo‘llab-quvvatlash
Elektr/Jismoniy interfeys
− PCIe interfeysi
− NVMe 1.3 ga mos keladi
− PCIe Express bazasi 3.1 versiyasi
− PCIe Gen 3 x 4 qatorli va PCIe Gen 2 va Gen 1 bilan orqaga qarab mos keladi
- 64K gacha bo'lgan navbat chuqurligi bilan QD 128 gacha qo'llab-quvvatlash
- Quvvatni boshqarishni qo'llab-quvvatlash
Qo'llab-quvvatlanadigan NAND Flash
- Bitta dizaynda 16 tagacha Flash Chip Enables (CE) ni qo'llab-quvvatlash
− 4 donagacha BGA132 chirog‘ini qo‘llab-quvvatlash
− 8-bitli I/U NAND Flash-ni qo‘llab-quvvatlash
− Toggle2.0, Toggle3.0, ONFI 2.3, ONFI 3.0, ONFI 3.2 va ONFI 4.0 interfeysini qo‘llab-quvvatlash
Samsung V6 3D NAND
Hynix V7 3D NAND
ECC sxemasi
- HG2283 PCIe SSD ECC algoritmining LDPC-ni qo'llaydi.
Sektor hajmini qo'llab-quvvatlash
− 512B
− 4KB
UART/GPIO
SMART va TRIM buyruqlarini qo'llab-quvvatlang
LBA diapazoni
- IDEMA standarti
Ishlash
HG2283 plus Hynix V7 (1200Mbps) ishlashi
|
Imkoniyat |
Flash tuzilishi (BGA paketi) |
> > |
Flash turi |
Ketma-ket (CDM) |
IOMmetr |
||
|
O'qish (MB/s) |
Yozish (MB/s) |
O'qish (IOPS) |
Yozish (IOPS) |
||||
|
128 GB |
DDP x 1 |
2 |
BGA132, Hynix V7 |
1650 |
1100 |
195K |
260K |
|
256 GB |
DDP x 2 |
4 |
BGA132, Hynix V7 |
3100 |
1850 |
360K |
450K |
|
512 GB |
QDP x 2 |
8 |
BGA132, Hynix V7 |
3100 |
2090 |
360K |
475K |
|
1024 GB |
QDP x 4 |
16 |
BGA132, Hynix V7 |
3100 |
2200 |
360K |
480K |
|
2048 GB |
OʻzDP x 4 |
16 |
BGA132, Hynix V7 |
3100 |
2200 |
360K |
480K |
QAYDLAR:
1. Ishlash Hynix V7 TLC NAND chirog'iga asoslangan edi.
Quvvat iste'moli
|
Imkoniyat |
Flash konfiguratsiyasi (BGA to'plami) |
|
Quvvat iste'moli3 |
|
|
|
O'qish (mVt) |
Yozish (mVt) |
PS3 (mVt) |
PS4 (mVt) |
||
|
128 GB |
DDP x 1 |
2940 |
2530 |
50 |
5 |
|
256 GB |
DDP x 2 |
4120 |
3400 |
50 |
5 |
|
512 GB |
QDP x 2 |
4090 |
3390 |
50 |
5 |
|
1024 GB |
QDP x 4 |
4050 |
3380 |
50 |
5 |
|
2048 GB |
OʻzDP x 4 |
4440 |
3810 |
50 |
5 |
QAYDLAR:
1. Hynix V7 512Gb mono die TLC Flash asosida o‘lchangan ma’lumotlar.
2. Quvvat iste'moli IOMeter tomonidan bajariladigan ketma-ket o'qish va yozish operatsiyalari davomida o'lchanadi.
Flash boshqaruvi
1.4.1. Xatolarni tuzatish kodi (ECC)
Fleshli xotira hujayralari foydalanish bilan yomonlashadi, bu saqlangan ma'lumotlarda tasodifiy bit xatolarini keltirib chiqarishi mumkin. Shunday qilib, HG2283 PCIe SSD ECC algoritmining LDPC (past zichlik pariteti tekshiruvi) ni qo'llaydi, u o'qish jarayonida yuzaga keladigan xatolarni aniqlaydi va tuzatadi, ma'lumotlarning to'g'ri o'qilishini ta'minlaydi, shuningdek ma'lumotlarni buzilishdan himoya qiladi.
1.4.2. Kiyinishni tekislash
NAND flesh qurilmalari faqat cheklangan miqdordagi dastur/oʻchirish davrlarini boshdan kechirishi mumkin, agar flesh-media teng foydalanilmasa, ba'zi bloklar boshqalarga qaraganda tez-tez yangilanadi va qurilmaning ishlash muddati sezilarli darajada qisqaradi. Shunday qilib, NAND chirog'ining ishlash muddatini uzaytirish uchun yozish va o'chirish davrlarini ommaviy axborot vositalari bo'ylab teng ravishda taqsimlash uchun eskirishni tekislash qo'llaniladi.
HosinGlobal ilg'or eskirishni tekislash algoritmini taqdim etadi, bu esa fleshdan foydalanishni butun flesh media maydoniga samarali ravishda tarqatishi mumkin. Bundan tashqari, dinamik va statik eskirishni tenglashtirish algoritmlarini amalga oshirish orqali NAND chirog'ining ishlash muddati sezilarli darajada yaxshilanadi.
1.4.3. Bloklarni noto'g'ri boshqarish
Yomon bloklar to'g'ri ishlamaydigan yoki ko'proq yaroqsiz bitlarni o'z ichiga olgan bloklar bo'lib, saqlangan ma'lumotlarning beqarorligiga olib keladi va ularning ishonchliligi kafolatlanmaydi. Ishlab chiqaruvchi tomonidan aniqlangan va yomon deb belgilangan bloklar "Erta yomon bloklar" deb nomlanadi. Chiroqning ishlash muddati davomida ishlab chiqilgan yomon bloklar "Keyinchalik yomon bloklar" deb nomlanadi. HosinGlobal zavodda ishlab chiqarilgan yomon bloklarni aniqlash uchun samarali yomon bloklarni boshqarish algoritmini amalga oshiradi va foydalanish paytida paydo bo'ladigan yomon bloklarni boshqaradi. Ushbu amaliyot ma'lumotlarning noto'g'ri bloklarga saqlanishini oldini oladi va ma'lumotlar ishonchliligini yanada oshiradi.
1.4.4. TRIM
TRIM - bu qattiq holatdagi drayverlarning (SSD) o'qish/yozish unumdorligini va tezligini yaxshilashga yordam beradigan xususiyat. Qattiq disk drayverlaridan (HDD) farqli o'laroq, SSD disklari mavjud ma'lumotlarni qayta yozishga qodir emas, shuning uchun mavjud bo'sh joy har foydalanishda asta-sekin kichrayadi. TRIM buyrug'i bilan operatsion tizim SSD-ni xabardor qilishi mumkin, shunda foydalanilmayotgan ma'lumotlar bloklari butunlay o'chirilishi mumkin. Shunday qilib, SSD foydalanilmagan ma'lumotlarning har doim bloklarni egallashiga yo'l qo'ymaydigan o'chirish harakatini amalga oshiradi.
1.4.5. SMART
SMART, oʻz-oʻzini nazorat qilish, tahlil qilish va hisobot berish texnologiyasining qisqartmasi boʻlib, qattiq holatdagi diskning sogʻligʻini avtomatik aniqlash va yuzaga kelishi mumkin boʻlgan nosozliklar haqida xabar berish imkonini beruvchi ochiq standartdir. SMART tomonidan nosozlik qayd etilganda, foydalanuvchilar kutilmagan uzilishlar yoki ma'lumotlar yo'qolishining oldini olish uchun drayverni almashtirishni tanlashlari mumkin. Bundan tashqari, SMART ma'lumotlarni boshqa qurilmaga saqlash kabi proaktiv harakatlarni bajarish uchun hali vaqt bor ekan, foydalanuvchilarga yaqinlashib kelayotgan nosozliklar haqida xabar berishi mumkin.
1.4.6. Ortiqcha ta'minlash
Haddan tashqari ta'minlash SSD-da foydalanuvchi sig'imidan tashqari, foydalanuvchilar uchun ko'rinmaydigan va ular tomonidan foydalana olmaydigan qo'shimcha maydonni saqlashni anglatadi. Biroq, bu SSD kontrollerga yaxshiroq ishlash va WAF uchun qo'shimcha joydan foydalanishga imkon beradi. Haddan tashqari ta'minlash bilan ishlash va IOPS (sekundiga kirish/chiqish operatsiyalari) boshqaruvchiga P/E davrlarini boshqarish uchun qo'shimcha joy taqdim etish orqali yaxshilanadi, bu esa ishonchlilik va chidamlilikni oshiradi. Bundan tashqari, SSD ning yozish kuchayishi pastroq bo'ladi
kontroller fleshga ma'lumotlarni yozadi.
1.4.7. Mikrodasturni yangilash
Mikrodasturni qurilmaning xost bilan qanday bog'lanishi bo'yicha ko'rsatmalar to'plami sifatida ko'rib chiqish mumkin. Mikrodastur yangi funksiyalar qoʻshilganda, moslik muammolari tuzatilganda yoki oʻqish/yozish unumdorligi yaxshilanganda yangilanadi.
1.4.8. Termal tejamkorlik
Termal regulyatorning maqsadi o'qish va yozish jarayonida SSD-ning har qanday komponentlarini haddan tashqari qizib ketishining oldini olishdir. HG2283 issiqlik sensori va uning aniqligi bilan yaratilgan; proshivka SMART o'qish orqali samarali va proaktiv himoya maqsadiga erishish uchun turli darajadagi bostirishni qo'llashi mumkin.
1.5. Kengaytirilgan qurilma xavfsizligi xususiyatlari
1.5.1. Xavfsiz o'chirish
Secure Erase standart NVMe formati buyrug‘idir va qattiq disklar va SSD disklardagi barcha ma’lumotlarni to‘liq o‘chirish uchun barcha “0x00” harflarini yozadi. Ushbu buyruq berilganda, SSD kontrolleri saqlash bloklarini o'chiradi va zavod standart sozlamalariga qaytadi.
1.5.2. Kripto o'chirish
Kripto o'chirish - bu diskning kriptografik kalitini qayta o'rnatish orqali OPAL-faollashtirilgan SSD yoki "SED" (Xavfsizlik yoqilgan disk) diskining barcha ma'lumotlarini o'chirib tashlaydigan xususiyatdir. Kalit o'zgartirilganligi sababli, ilgari shifrlangan ma'lumotlar ma'lumotlar xavfsizligi maqsadiga erishib, foydasiz bo'ladi.
1.5.3. Jismoniy mavjudligi SID (PSID)
Jismoniy mavjudligi SID (PSID) TCG OPAL tomonidan 32-belgilar qatori sifatida aniqlanadi va undan maqsad haydovchi hali ham OPAL faollashtirilganda SSD ni ishlab chiqarish sozlamalariga qaytarishdir. OPAL-faollashtirilgan SSD PSID-ni qaytarish xususiyatini qo'llab-quvvatlasa, PSID kodi SSD yorlig'ida chop etilishi mumkin.
1.6. SSD umr bo'yi boshqarish
1.6.1. Yozilgan terabayt (TBW)
TBW (Terabytes Written) - bu SSD-larning kutilayotgan ishlash muddatini o'lchash, bu ma'lumotlar miqdorini ifodalaydi
qurilmaga yozilgan. SSD ning TBW ni hisoblash uchun quyidagi tenglama qo'llaniladi:
TBW = [(NAND chidamliligi) x (SSD sig'imi)] / [WAF]
NAND chidamliligi: NAND chidamliligi NAND chirog'ining P/E (Dastur/O'chirish) tsikliga ishora qiladi.
SSD sig'imi: SSD sig'imi - bu SSDning umumiy sig'imi.
WAF: Yozishni kuchaytirish faktori (Write Amplification Factor) - bu SSD kontrolleri yozishi kerak bo'lgan ma'lumotlar miqdori va xost flesh-kontrolleri yozadigan ma'lumotlar miqdori o'rtasidagi nisbatni ifodalovchi raqamli qiymat. 1 ga yaqin bo'lgan yaxshiroq WAF flesh-xotiraga yozilgan ma'lumotlarning yaxshi chidamliligi va past chastotasini kafolatlaydi.
Ushbu hujjatdagi TBW JEDEC 218/219 ish yukiga asoslangan.
1.6.2. Media aşınma ko'rsatkichi
SMART atributining bayt indeksi [5] tomonidan bildirilgan haqiqiy ishlash ko'rsatkichi, Ishlatilgan foiz, foydalanuvchiga 100 foizga yetganda drayverni almashtirishni tavsiya qiladi.
1.6.3. Faqat o'qish rejimi (muddati tugaydi)
Disk yig'ilgan dastur/o'chirish davrlari bilan eskirgan bo'lsa, vositaning eskirganligi keyinchalik yomon blokirovkalar sonining ko'payishiga olib kelishi mumkin. Foydalanish mumkin bo'lgan yaxshi bloklar soni belgilangan foydalanish oralig'idan tashqariga chiqsa, haydovchi ma'lumotlarning keyingi buzilishining oldini olish uchun AER hodisasi va Kritik ogohlantirish orqali Xostni "Faqat o'qish" rejimiga o'tish haqida xabar beradi. Foydalanuvchi darhol drayverni boshqasiga almashtirishni boshlashi kerak.
1.7. Ishlashni sozlash uchun moslashtirilgan yondashuv
1.7.1. O'tkazish qobiliyati
Diskning mavjud maydoniga asoslanib, HG2283 o'qish / yozish tezligini tartibga soladi va o'tkazish qobiliyatini boshqaradi. Hali ham bo'sh joy qolsa, proshivka doimiy ravishda o'qish/yozish amalini bajaradi. Xotirani ajratish va bo'shatish uchun axlat yig'ishni amalga oshirishning hojati yo'q, bu esa ishlashni yaxshilash uchun o'qish/yozish jarayonini tezlashtiradi. Aksincha, bo'sh joy ishlatilsa, HG2283 o'qish/yozish jarayonini sekinlashtiradi va xotirani bo'shatish uchun axlat yig'ishni amalga oshiradi. Shunday qilib, o'qish/yozish unumdorligi sekinlashadi.
1.7.2. Bashorat qilish va olish
Odatda, Xost PCIe SSD-dan ma'lumotlarni o'qishga harakat qilganda, PCIe SSD bitta buyruqni olgandan keyin faqat bitta o'qish amalini bajaradi. Biroq, HG2283 o'qish tezligini yaxshilash uchun Predict & Fetch ni qo'llaydi. Xost PCIe SSD-ga ketma-ket o'qish buyruqlarini berganida, PCIe SSD avtomatik ravishda quyidagi buyruqlar ham o'qilishini kutadi. Shunday qilib, keyingi buyruqni olishdan oldin, flash allaqachon ma'lumotlarni tayyorlagan. Shunga ko'ra, bu ma'lumotlarni qayta ishlash vaqtini tezlashtiradi va xost ma'lumotlarni qabul qilish uchun shunchalik uzoq kutish shart emas.
1.7.3. SLC keshlash
HG2283 proshivka dizayni hozirda yaxshi chidamlilik va iste'molchi tajribasi uchun yaxshiroq ishlashni ta'minlash uchun dinamik keshlashni qo'llaydi.
3.1. Atrof-muhit sharoitlari 3.1.1. Harorat va namlik
Jadval 3-1 Yuqori harorat
|
|
Harorat |
Namlik |
|
Operatsiya |
70 daraja |
0 foiz RH |
|
Saqlash |
85 daraja |
0 foiz RH |
Jadval 3-2 Past harorat
|
|
Harorat |
Namlik |
|
Operatsiya |
0 daraja |
0 foiz RH |
|
Saqlash |
-40 daraja |
0 foiz RH |
Jadval 3-3 Yuqori namlik
|
|
Harorat |
Namlik |
|
Operatsiya |
40 daraja |
90 foiz RH |
|
Saqlash |
40 daraja |
93 foiz RH |
Jadval 3-4 Harorat aylanishi
|
|
Harorat |
|
Operatsiya |
0 daraja |
|
70 daraja1 |
|
|
Saqlash |
-40 daraja |
|
85 daraja |
Eslatmalar:
1. Ishlash harorati korpus harorati bilan o'lchanadi, unda SMART havo oqimi orqali qaror qabul qilish tavsiya etiladi va bu qurilmani og'ir ish yuklari sharoitida har bir komponent uchun mos haroratda ishlatish imkonini beradi.
3.1.2. Shok
Jadval 3-5 Shok
|
|
Tezlashtirish kuchi |
|
Ishlamaydigan |
1500G |
3.1.3. Tebranish
Jadval 3-6 tebranish
|
|
Shart |
ion |
|
Chastota/Silinish |
Chastota/tezlashtirish |
|
|
Ishlamaydigan |
20Hz~80Hz/1,52mm |
80Hz~2000Hz/20G |
3.1.4. Qoldirish
Jadval 3-7 tushish
|
|
|
Drop balandligi |
|
|
Tushish soni |
|
Ishlamaydigan |
|
80 sm erkin tushish |
|
|
Har bir birlikning 6 ta yuzi |
|
3.1.5. Bukish |
Jadval 3-8 egilish |
|
|
||
|
|
|
Kuch |
|
|
Harakat |
|
Ishlamaydigan |
|
20N dan katta yoki unga teng |
|
|
1 daqiqa/5 marta ushlab turing |
|
3.1.6. Moment |
Jadval 3-9 moment |
|
|
||
|
|
|
Kuch |
|
|
Harakat |
|
Ishlamaydigan |
|
0,5N-m yoki ±2,5 daraja |
|
|
1 daqiqa/5 marta ushlab turing |
|
3.1.7. Elektrostatik zaryadsizlanish (ESD) |
Jadval 3-10 ESD |
|
|
||
|
Spetsifikatsiya |
|
|
ortiqcha /- 4KV |
|
|
|
EN 55024, CISPR 24 EN 61000-4-2 va IEC 61000-4-2 |
Qurilma funktsiyalari ta'sir qiladi, lekin EUT avtomatik ravishda normal yoki ish holatiga qaytadi. |
||||
4. ELEKTR XUSUSIYATLAR
4.1. Ta'minot kuchlanishi
Jadval 4-1 Ta'minot kuchlanishi
|
Parametr |
Reyting |
|
Ishlash kuchlanishi |
Min=3.14 V Maks.=3.47 V |
|
Koʻtarilish vaqti (Maks/Min) |
10 ms / 0,1 ms |
|
Kuz vaqti (Maks/Min) |
1500 ms % 2f 1 ms |
|
Min. O'chirish vaqti1 |
1500 ms |
ESLATMA:
1. SSD dan chiqarilgan quvvat (Vcc < 100 mV) va haydovchiga qayta quvvat berilishi o'rtasidagi minimal vaqt.
4.2. Quvvat iste'moli
Jadval 4-2 mVt quvvat sarfi
|
Imkoniyat |
Flash konfiguratsiyasi |
> > |
Oʻqish (maksimal) |
Yozish (maksimal) |
O'qing (Oʻrtacha) |
Yozish (oʻrtacha) |
|
128 GB |
DDP x 1 |
2 |
3200 |
2930 |
2940 |
2530 |
|
256 GB |
DDP x 2 |
4 |
4650 |
4560 |
4120 |
3400 |
|
512 GB |
QDP x 2 |
8 |
5260 |
4190 |
4090 |
3390 |
|
1024 GB |
QDP x 4 |
16 |
5350 |
6070 |
4050 |
3380 |
|
2048 GB |
OʻzDP x 4 |
16 |
6320 |
6650 |
4440 |
3810 |
QAYDLAR:
Atrof-muhit haroratida APF1Mxxx seriyasiga asoslangan.
Quvvat iste'molining o'rtacha qiymati 100 foiz konvertatsiya samaradorligi asosida erishiladi.
O'lchangan quvvat kuchlanishi 3,3V.
PS1 xotira qurilmasining harorati doimiy bo‘lib qolishi yoki barcha ish yuklari uchun biroz pasayishi kerak, shuning uchun PS1’dagi haqiqiy quvvat PS0 dan past bo‘lishi kerak.
PS2-dagi saqlash qurilmasining harorati barcha ish yuklari uchun keskin pasayishi kerak, shuning uchun PS2-dagi haqiqiy quvvat PS1-dan past bo'lishi kerak.
5. INTERFACE
5.1. Pinni belgilash va tavsiflar
{0}} jadvali PCI-SIG ning PCI Express M.2 spetsifikatsiyasining 1.0 versiyasida tasvirlangan SSD foydalanish uchun ichki NGFF ulagichining signal tayinlanishini belgilaydi.
Jadval 5-1 PINni belgilash va HG2283 M. tavsifi.2 2280
|
Pin raqami |
PCIe pin |
Tavsif |
|
1 |
GND |
GNDni sozlang_3 = |
|
2 |
3.3V |
3,3V manba |
|
3 |
GND |
Tuproq |
|
4 |
3.3V |
3,3V manba |
|
5 |
PETn3 |
PCIe TX Differensial signali PCI Express M.2 spetsifikatsiyasi bilan belgilanadi |
|
6 |
N/C |
Ulanish yo‘q |
|
7 |
PETp3 |
PCIe TX Differensial signali PCI Express M.2 spetsifikatsiyasi bilan belgilanadi |
|
8 |
N/C |
Ulanish yo‘q |
|
9 |
GND |
Tuproq |
|
10 |
% 1% 23 |
Ochiq drenaj, faol past signal. Ushbu signallar qo'shimcha kartaga tizim tomonidan taqdim etiladigan LED qurilmalari orqali holat ko'rsatkichlarini taqdim etishiga ruxsat berish uchun ishlatiladi. |
|
11 |
PERn3 |
PCI Express M.2 spetsifikatsiyasi bilan belgilangan PCIe RX Differensial signal |
|
12 |
3.3V |
3,3V manba |
|
13 |
PeRp3 |
PCI Express M.2 spetsifikatsiyasi bilan belgilangan PCIe RX Differensial signal |
|
14 |
3.3V |
3,3V manba |
|
15 |
GND |
Tuproq |
|
16 |
3.3V |
3,3V manba |
|
17 |
PETn2 |
PCIe TX Differensial signali PCI Express M.2 spetsifikatsiyasi bilan belgilanadi |
|
18 |
3.3V |
3,3V manba |
|
19 |
PETp2 |
PCIe TX Differensial signali PCI Express M.2 spetsifikatsiyasi bilan belgilanadi |
|
20 |
N/C |
Ulanish yo‘q |
|
21 |
GND |
Tuproq |
|
22 |
N/C |
Ulanish yo‘q |
|
23 |
PeRn2 |
PCI Express M.2 spetsifikatsiyasi bilan belgilangan PCIe RX Differensial signal |
|
24 |
N/C |
Ulanish yo‘q |
|
25 |
PeRp2 |
PCI Express M.2 spetsifikatsiyasi bilan belgilangan PCIe RX Differensial signal |
|
26 |
N/C |
Ulanish yo‘q |
|
27 |
GND |
Tuproq |
|
28 |
N/C |
Ulanish yo‘q |
|
29 |
PETn1 |
PCIe TX Differensial signali PCI Express M.2 spetsifikatsiyasi bilan belgilanadi |
|
30 |
N/C |
Ulanish yo‘q |
|
31 |
PETp1 |
PCIe TX Differensial signali PCI Express M.2 spetsifikatsiyasi bilan belgilanadi |
|
32 |
GND |
Tuproq |
|
33 |
GND |
Tuproq |
|
34 |
N/C |
Ulanish yo‘q |
|
35 |
PERn1 |
PCI Express M.2 spetsifikatsiyasi bilan belgilangan PCIe RX Differensial signal |
|
36 |
N/C |
Ulanish yo‘q |
|
37 |
PERp1 |
PCI Express M.2 spetsifikatsiyasi bilan belgilangan PCIe RX Differensial signal |
|
Pin raqami |
PCIe pin |
Tavsif |
|
38 N/C |
Ulanish yo‘q |
|
|
39 GND |
Tuproq |
|
|
40 SMB_CLK (I/O)(0/1,8V) |
SMBus soati; Platformada tortuvchi bilan drenajni oching |
|
|
41 |
{% 7b}% 7d% 7d |
PCIe TX Differensial signali PCI Express M.2 spetsifikatsiyasi bilan belgilanadi |
|
42 |
SMB{0}}MA'LUMOT (I/U)(0/1,8V) |
SMBus ma'lumotlari; Platformada tortuvchi bilan drenajni oching. |
|
43 |
{{}}% 7d |
PCIe TX Differensial signali PCI Express M.2 spetsifikatsiyasi bilan belgilanadi |
|
44 |
OGOHLANTIRISH#(O) (0/1,8V) |
Magistrga ogohlantirish bildirishnomasi; Platformada tortuvchi bilan ochiq drenaj; Faol past. |
|
45 |
GND |
Tuproq |
|
46 |
N/C |
Ulanish yo‘q |
|
47 |
{{}}% 7d |
PCI Express M.2 spetsifikatsiyasi bilan belgilangan PCIe RX Differensial signal |
|
48 |
N/C |
Ulanish yo‘q |
|
49 |
%1 uchun% 1@ info: %2 |
PCI Express M.2 spetsifikatsiyasi bilan belgilangan PCIe RX Differensial signal |
|
50 |
PERST#(I)(0/3,3V) |
PE-Reset - bu PCIe Mini CEM spetsifikatsiyasida belgilanganidek, kartaning funktsional qayta o'rnatilishi. |
|
51 |
GND |
Tuproq |
|
52 |
CLKREQ#(I/O)(0/3,3V) |
Soat so'rovi PCIe Mini CEM spetsifikatsiyasi tomonidan aniqlangan mos yozuvlar soat so'rovi signalidir; L1 PM sub-shtatlar tomonidan ham qo'llaniladi. |
|
53 |
REFCLKn |
PCI Express M.2 spetsifikatsiyasi bilan belgilangan PCIe Reference Clock signallari (100 MHz). |
|
54 |
PEWAKE#(I/O)(0/3,3V) |
PCIe PME Wake. Drenajni platformada yuqoriga tortish bilan oching; Faol past. |
|
55 |
REFCLKp |
PCI Express M.2 spetsifikatsiyasi bilan belgilangan PCIe Reference Clock signallari (100 MHz). |
|
56 |
MFG DATA uchun ajratilgan |
Ishlab chiqarish ma'lumotlar liniyasi. Faqat SSD ishlab chiqarish uchun ishlatiladi. Oddiy ishlashda ishlatilmaydi. Pinlar Soket platformasida N/C qoldirilishi kerak. |
|
57 |
GND |
Tuproq |
|
58 |
MFG CLOCK uchun ajratilgan |
Ishlab chiqarish soat liniyasi. Faqat SSD ishlab chiqarish uchun ishlatiladi. Oddiy ishlashda ishlatilmaydi. Pinlar Soket platformasida N/C qoldirilishi kerak. |
|
59 |
Modul kaliti M |
Modul kaliti |
|
60 |
Modul kaliti M |
|
|
61 |
Modul kaliti M |
|
|
62 |
Modul kaliti M |
|
|
63 |
Modul kaliti M |
|
|
64 |
Modul kaliti M |
|
|
65 |
Modul kaliti M |
|
|
66 |
Modul kaliti M |
|
|
67 |
N/C |
Ulanish yo‘q |
|
68 |
SusCLK(32KHz) (I)(0/3.3V) |
32,768 kHz soatli kirish, modul uchun quvvat va xarajatlarni kamaytirish uchun platforma chipsetlari tomonidan taqdim etiladi. |
|
69 |
NC |
CONFIG_1=Ulanish yo‘q |
|
70 |
3.3V |
3,3V manba |
|
71 |
GND |
Tuproq |
|
72 |
3.3V |
3,3V manba |
|
73 |
GND |
Tuproq |
|
74 |
3.3V |
3,3V manba |
|
75 |
GND |
Moslash% 7b% 7b0}% 7d Yer |
Shakl omili: M.2 2280 S2
Olchamlari: 80.00mm (L) x 22.00mm (W) x 2.15mm (Y)
|
Yo‘nalishni ko‘rish |
Diagramma |
|
Yuqori |

|
|
Pastki |
|
|
Yo‘nalishni ko‘rish |
Diagramma |
|
Yon |
|
|
|
|
Shakl 7-1 Mahsulotning mexanik diagrammasi va oʻlchamlari
8. ILOVA BO'YICHA QAYDLAR
8.1. Gofret darajasidagi chip o'lchovli qadoqlash (WLCSP) bilan ishlashda ehtiyot choralari
Bitta SSD qurilmasiga yig'ilgan juda ko'p komponentlar mavjud. Iltimos, haydovchini ehtiyotkorlik bilan ishlating, ayniqsa unda PMIC, termal sensor yoki yuk o'tkazgich kabi WLCSP (Vafer darajasidagi chip shkalasi qadoqlash) komponentlari mavjud bo'lsa. WLCSP qadoqlash texnologiyalaridan biri bo'lib, u kichikroq oyoq izlarini yaratish uchun keng qo'llaniladi, ammo har qanday zarba yoki tirnalgan narsalar o'ta kichik qismlarga zarar etkazishi mumkin, shuning uchun yumshoq ishlov berish qat'iyan tavsiya etiladi.
SSD NI TUTMANG
SSD NI EHTIYOT BILAN O'RNING
SSD-NI TO'G'RI PAKETDA YIRTIB OLING
8.2. M Key M.2 SSD yig'ish bo'yicha ehtiyot choralari

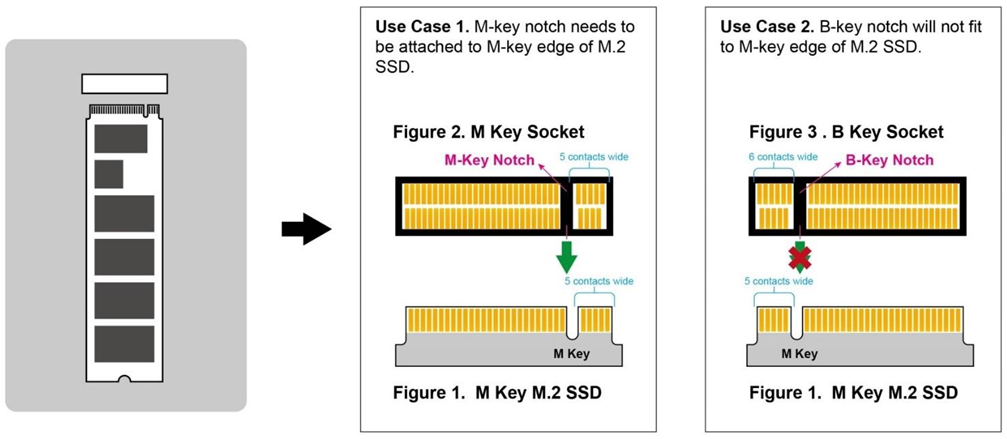

M Key M.2 SSD (1-rasm) faqat M Key (2-rasm) rozetkasiga mos keladi. 2-foydalanish holatida ko'rsatilganidek, noto'g'ri foydalanish SSD ga jiddiy zarar etkazishi mumkin, shu jumladan yonib ketish.
Shakl 8-1 M Kalit M.2 Yig'ish bo'yicha ehtiyot choralari
Issiq teglar: YANGI M.2 PCIE NVME SSD 256GB 512GB 1T 2T HG2283 plus HYNIX V7, Xitoy YANGI M.2 PCIE NVME SSD 256GB 512GB 1T 2T HG2283 plus HYNIX V7
So'rov yuborish
